产品简介

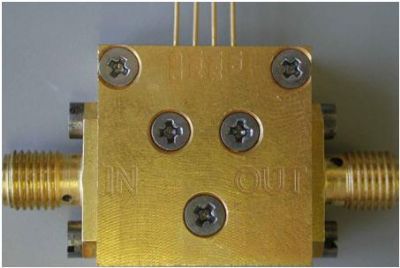

美国加州理工低噪音放大器CITCRYO1-12A Cryogenic HEMT Low Noise Amplifier （1-12GHz）
简介
CITCRYO1-12A 低噪音放大器采用了宽带功率放大技术，具有很低的噪声响应系数和很宽的频率响应范围。标准配置包括射频输入和输出SMA接头和一个4针2mm的DC接头。该放大器的运行需要三个独立的直流电压源。
技术参数
性能特征(Ta=15K)
| 参数 | *小 | 典型值 | ** | 单位 | 参数 | *小 | 典型值 | ** | 单位 | |
| Linear Gain | IRL | |||||||||
| 1 GHz | 28.0 | 30 | dB | 1 GHz | 0.3 | 0.5 | dB | |||
| 7 GHz | 30.0 | 32 | dB | 7 GHz | 15.0 | 20.0 | dB | |||
| 12 GHz | 29.0 | 32 | dB | 12 GHz | 9.0 | 14.0 | dB | |||
| Noise Temp | ORL | |||||||||
| 1 GHz | 8.0 | 12.0 | K | 1 GHz | 4 | 9 | dB | |||
| 7 GHz | 4.0 | 6.0 | K | 7 GHz | 15.0 | 25.0 | dB | |||
| 12 GHz | 8.0 | 11.0 | K | 12 GHz | 15.0 | 24.0 | dB |
典型的性能测试值 (Ta=297K unless otherwise indicated)
Gain and Noise versus Frequency (Ta=15K) Gain and Noise versus Frequency
Input Match Output Match
Module drawing
Part number:CITCRYO1-12A-XY
X= F for female input connector Y= F for female output connector
X= M for male input connector Y= M for male output connector
CITCRYO1-12A-FF for a module with female SMA connectors on input and output.
